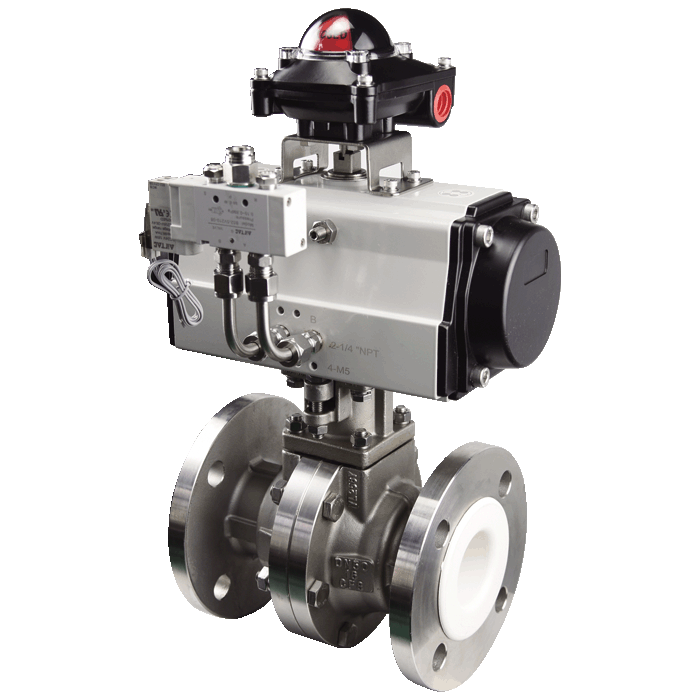

 襯氟球閥 ★★★★★ B55
一.基本信息
B55F 系列聚四氟乙烯內襯球閥其閥體和球閥由 PFA、FEP 或 PTFE 全封裝，適用于頂級腐蝕介質，具有高可靠性和安全性。
二.特點
1.可更換的 PTFE 閥座
2.機加工到閥體上的燕尾槽確保了襯板與閥體的鎖定，并減少了襯板在法蘭處的載荷影響
3.金屬與金屬本體連接確保襯里不會因壓力或熱循環而被擠出
4.一片式球桿設計，用于調節和關閉(B55F1)，兩片式球桿設計，壓力高達25bar(B55F2)5.通過永久彈簧加載的v形環的自調節填料提供了閥桿密封的完整性，同時保持了較低的轉動扭矩6.全流道的設計使壓降最小
| 設計標準 | ANSI B16.34 | | 連接 | 法蘭連接，根據各種標準 | | 公稱直徑 | 1/2"-8" | | 壓力等級 | B55F1是PN16；B55F2是PN16和PN25 | | 結構長度 | 見圖紙 | | 溫度范圍 | -29°C to +190°C | | 壓力測試 | API 598 | | 執行機構 | 手柄、氣動執行器、電動執行器 |
| B55F1 零件清單和材料規格 | B55F2 零件清單和材料規格 | | No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | | 1 | 閥體 | ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M | 1 | 閥體 | ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M | | 2 | 內襯 | FEP,PFA,PTFE | 2 | 內襯 | FEP,PFA,PTFE | | 3 | 閥球/閥軸 | WCB/SS304/SS316由FEP/PFA/PTFE完全封裝 | 3 | 閥球 | WCB/SS304/SS316由FEP/PFA/PTFE完全封裝 | | 4 | 閥座 | PTFE | 4 | 閥座 | PTFE | | 5 | 填料壓蓋 | ASTM A351 CF8 | 5 | 閥軸 | SS304, SS316 | | 6 | 支架 | ASTM A351 CF8, ASTM A351 CF8M | 6 | 填料壓蓋 | ASTM A351 CF8 | | 7 | V型密封圈 | PTFE | 7 | V型密封圈 | PTFE | | 8 | 軸套 | PTFE | 8 | 閥軸內襯 | FEP,PFA,PTFE | | 9 | 填料襯套 | SS304, SS316 | 9 | 壓蓋 | ASTM 351 CF8, ASTM A351 CF8M | | 10 | 壓蓋環 | SS304, SS316 | 10 | 壓蓋螺母 | SS304 | | 11 | 碟簧 | SS301 | 11 | 壓蓋螺栓 | SS304 | | 12 | 閥體螺栓 | SS304 | 12 | 閥體螺母 | SS304 | | 13 | 閥體螺母 | SS304 | 13 | 閥體螺栓 | SS304 | | 14 | 托架螺栓 | SS304 | | | | | 15 | 托架螺母 | SS304 | | | | | 16 | 壓蓋螺栓 | SS304 | | | | | 17 | 壓蓋螺母 | SS304 | | | |

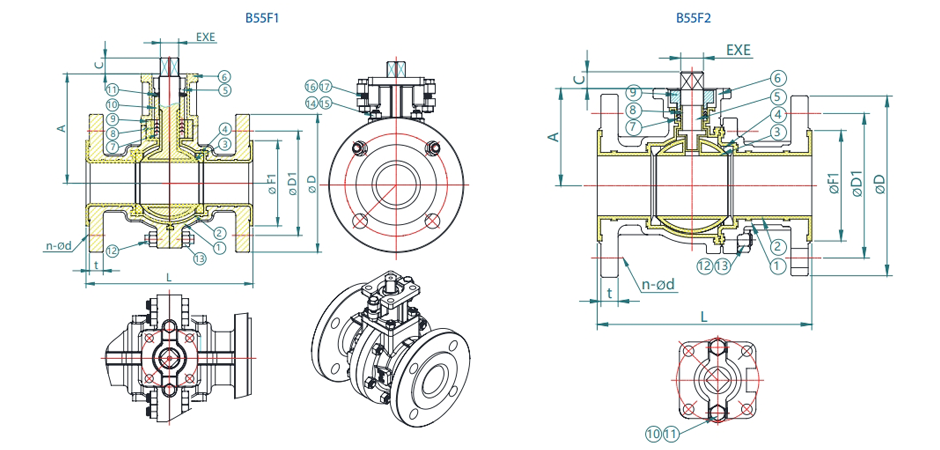

| B55F1 尺寸 (mm) | | 尺寸 | A | C | D | D1 | n-d | E | ISO5211 | F1 | L | t | 重量 | | DN | 英寸 | | 15 | 1/2" | 98 | 17 | 95 | 65 | 4-14 | 14 | F07 | 45 | 130 | 14 | 2 | | 20 | 3/4" | 98 | 17 | 105 | 75 | 4-14 | 14 | F07 | 55 | 140 | 16 | 3 | | 25 | 1" | 103 | 17 | 115 | 85 | 4-14 | 14 | F07 | 65 | 150 | 16 | 4 | | 32 | 1 1/4" | 111 | 17 | 140 | 100 | 4-18 | 14 | F07 | 75 | 165 | 16 | 6 | | 40 | 1 1/2" | 126 | 19 | 150 | 110 | 4-18 | 17 | F07 | 85 | 180 | 16 | 9 | | 50 | 2" | 131 | 19 | 165 | 125 | 4-18 | 17 | F07 | 96 | 200 | 16 | 12 | | 65 | 2 1/2" | 164 | 23 | 185 | 145 | 8-18 | 22 | F10 | 120 | 220 | 16 | 15 | | 80 | 3" | 176 | 24 | 200 | 160 | 8-18 | 22 | F10 | 135 | 250 | 18 | 25 | | 100 | 4" | 185 | 24 | 220 | 180 | 8-18 | 22 | F10 | 155 | 280 | 18 | 40 | | 125 | 5" | 216 | 29 | 250 | 210 | 8-18 | 27 | F10/F12 | 185 | 320 | 20 | 50 | | 150 | 6" | 244 | 31 | 285 | 240 | 8-22 | 27 | F12/F14 | 210 | 360 | 20 | 70 | | B55F2 尺寸 (mm) | | 尺寸 | A | C | D | D1 | n-d | E | ISO5211 | F1 | L | t | 重量 | | DN | 英寸 | | 15 | 1/2" | 60 | 11 | 95 | 65 | 4-14 | 11 | F05 | 46 | 130 | 14 | 2 | | 20 | 3/4" | 60 | 11 | 105 | 75 | 4-14 | 11 | F05 | 56 | 130 | 16 | 3 | | 25 | 1" | 60 | 11 | 115 | 85 | 4-14 | 11 | F05 | 65 | 140 | 16 | 4 | | 32 | 1 1/4" | 71 | 14 | 140 | 100 | 4-18 | 14 | F07 | 76 | 165 | 18 | 6 | | 40 | 1 1/2" | 76 | 14 | 150 | 110 | 4-18 | 14 | F07 | 84 | 165 | 18 | 9 | | 50 | 2" | 84 | 14 | 165 | 125 | 4-18 | 14 | F07 | 99 | 203 | 20 | 12 | | 65 | 2 1/2" | 107 | 18 | 185 | 145 | 8-18 | 17 | F10 | 118 | 222 | 20 | 15 | | 80 | 3" | 117 | 18 | 200 | 160 | 8-18 | 17 | F10 | 132 | 241 | 20 | 25 | | 100 | 4" | 144 | 23 | 220 | 180 | 8-18 | 22 | F10 | 156 | 305 | 22 | 40 | | 125 | 5" | 244 | 36 | 250 | 210 | 8-18 | 27 | F14/F16 | 184 | 356 | 22 | 50 | | 150 | 6" | 270 | 46 | 285 | 240 | 8-22 | 36 | F14/F16 | 211 | 394 | 24 | 88 | | 200 | 8" | 350 | 46 | 340 | 295 | 12-22 | 36 | F16/F25 | 266 | 457 | 24 | 120 |
|
| 設計標準 | ANSI B16.34 | | 連接 | 法蘭連接，根據各種標準 | | 公稱直徑 | 1/2"-8" | | 壓力等級 | B55F1是PN16；B55F2是PN16和PN25 | | 結構長度 | 見圖紙 | | 溫度范圍 | -29°C to +190°C | | 壓力測試 | API 598 | | 執行機構 | 手柄、氣動執行器、電動執行器 | 一.基本信息
B55F 系列聚四氟乙烯內襯球閥其閥體和球閥由 PFA、FEP 或 PTFE 全封裝，適用于頂級腐蝕介質，具有高可靠性和安全性。
二.特點
1.可更換的 PTFE 閥座
2.機加工到閥體上的燕尾槽確保了襯板與閥體的鎖定，并減少了襯板在法蘭處的載荷影響
3.金屬與金屬本體連接確保襯里不會因壓力或熱循環而被擠出
4.一片式球桿設計，用于調節和關閉(B55F1)，兩片式球桿設計，壓力高達25bar(B55F2)5.通過永久彈簧加載的v形環的自調節填料提供了閥桿密封的完整性，同時保持了較低的轉動扭矩6.全流道的設計使壓降最小
| B55F1 零件清單和材料規格 | B55F2 零件清單和材料規格 | | No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | | 1 | 閥體 | ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M | 1 | 閥體 | ASTM A216 WCB, ASTM A351 CF8, ASTM A351 CF8M | | 2 | 內襯 | FEP,PFA,PTFE | 2 | 內襯 | FEP,PFA,PTFE | | 3 | 閥球/閥軸 | WCB/SS304/SS316由FEP/PFA/PTFE完全封裝 | 3 | 閥球 | WCB/SS304/SS316由FEP/PFA/PTFE完全封裝 | | 4 | 閥座 | PTFE | 4 | 閥座 | PTFE | | 5 | 填料壓蓋 | ASTM A351 CF8 | 5 | 閥軸 | SS304, SS316 | | 6 | 支架 | ASTM A351 CF8, ASTM A351 CF8M | 6 | 填料壓蓋 | ASTM A351 CF8 | | 7 | V型密封圈 | PTFE | 7 | V型密封圈 | PTFE | | 8 | 軸套 | PTFE | 8 | 閥軸內襯 | FEP,PFA,PTFE | | 9 | 填料襯套 | SS304, SS316 | 9 | 壓蓋 | ASTM 351 CF8, ASTM A351 CF8M | | 10 | 壓蓋環 | SS304, SS316 | 10 | 壓蓋螺母 | SS304 | | 11 | 碟簧 | SS301 | 11 | 壓蓋螺栓 | SS304 | | 12 | 閥體螺栓 | SS304 | 12 | 閥體螺母 | SS304 | | 13 | 閥體螺母 | SS304 | 13 | 閥體螺栓 | SS304 | | 14 | 托架螺栓 | SS304 | | | | | 15 | 托架螺母 | SS304 | | | | | 16 | 壓蓋螺栓 | SS304 | | | | | 17 | 壓蓋螺母 | SS304 | | | |
| B55F1 尺寸 (mm) | | 尺寸 | A | C | D | D1 | n-d | E | ISO5211 | F1 | L | t | 重量 | | DN | 英寸 | | 15 | 1/2" | 98 | 17 | 95 | 65 | 4-14 | 14 | F07 | 45 | 130 | 14 | 2 | | 20 | 3/4" | 98 | 17 | 105 | 75 | 4-14 | 14 | F07 | 55 | 140 | 16 | 3 | | 25 | 1" | 103 | 17 | 115 | 85 | 4-14 | 14 | F07 | 65 | 150 | 16 | 4 | | 32 | 1 1/4" | 111 | 17 | 140 | 100 | 4-18 | 14 | F07 | 75 | 165 | 16 | 6 | | 40 | 1 1/2" | 126 | 19 | 150 | 110 | 4-18 | 17 | F07 | 85 | 180 | 16 | 9 | | 50 | 2" | 131 | 19 | 165 | 125 | 4-18 | 17 | F07 | 96 | 200 | 16 | 12 | | 65 | 2 1/2" | 164 | 23 | 185 | 145 | 8-18 | 22 | F10 | 120 | 220 | 16 | 15 | | 80 | 3" | 176 | 24 | 200 | 160 | 8-18 | 22 | F10 | 135 | 250 | 18 | 25 | | 100 | 4" | 185 | 24 | 220 | 180 | 8-18 | 22 | F10 | 155 | 280 | 18 | 40 | | 125 | 5" | 216 | 29 | 250 | 210 | 8-18 | 27 | F10/F12 | 185 | 320 | 20 | 50 | | 150 | 6" | 244 | 31 | 285 | 240 | 8-22 | 27 | F12/F14 | 210 | 360 | 20 | 70 | | B55F2 尺寸 (mm) | | 尺寸 | A | C | D | D1 | n-d | E | ISO5211 | F1 | L | t | 重量 | | DN | 英寸 | | 15 | 1/2" | 60 | 11 | 95 | 65 | 4-14 | 11 | F05 | 46 | 130 | 14 | 2 | | 20 | 3/4" | 60 | 11 | 105 | 75 | 4-14 | 11 | F05 | 56 | 130 | 16 | 3 | | 25 | 1" | 60 | 11 | 115 | 85 | 4-14 | 11 | F05 | 65 | 140 | 16 | 4 | | 32 | 1 1/4" | 71 | 14 | 140 | 100 | 4-18 | 14 | F07 | 76 | 165 | 18 | 6 | | 40 | 1 1/2" | 76 | 14 | 150 | 110 | 4-18 | 14 | F07 | 84 | 165 | 18 | 9 | | 50 | 2" | 84 | 14 | 165 | 125 | 4-18 | 14 | F07 | 99 | 203 | 20 | 12 | | 65 | 2 1/2" | 107 | 18 | 185 | 145 | 8-18 | 17 | F10 | 118 | 222 | 20 | 15 | | 80 | 3" | 117 | 18 | 200 | 160 | 8-18 | 17 | F10 | 132 | 241 | 20 | 25 | | 100 | 4" | 144 | 23 | 220 | 180 | 8-18 | 22 | F10 | 156 | 305 | 22 | 40 | | 125 | 5" | 244 | 36 | 250 | 210 | 8-18 | 27 | F14/F16 | 184 | 356 | 22 | 50 | | 150 | 6" | 270 | 46 | 285 | 240 | 8-22 | 36 | F14/F16 | 211 | 394 | 24 | 88 | | 200 | 8" | 350 | 46 | 340 | 295 | 12-22 | 36 | F16/F25 | 266 | 457 | 24 | 120 |
|
