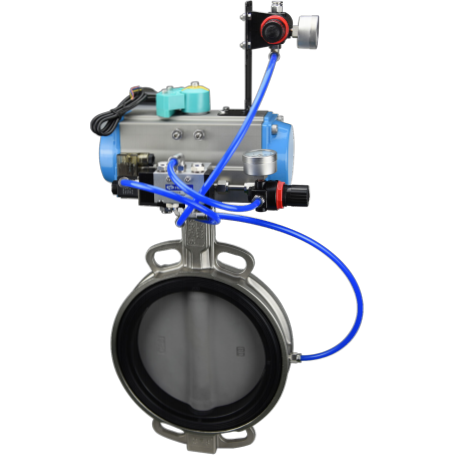

 膨脹蝶閥 ★★★★★ A31INF
A31INF 系列超耐磨膨脹蝶閥采用獨特的充氣模塊設計，當閥板處于開啟狀態或開關過程時，閥板與閥座間有充分間 隙保證閥板與閥座之間無摩擦，當閥板處于關閉狀態時，充氣模塊根據位置感應自動向閥座氣囊充氣，為密封提供 均勻分布的壓力。由于閥門運行過程中沒有閥板與閥座間的摩擦，一個 A31INF 蝶閥的壽命能達到一百至三百萬次 循環周期， 甚至在閥座受到物料嚴重沖刷磨損的情況下也能使用。 對于干燥的粉末，顆粒，不規則固體，氣體和泥漿，最適合使用A31INF 膨脹蝶閥。
| 連 接 | 對夾 | | 公稱直徑 | DN25-DN600 | | 最高工作壓力 | 可達 10bar | | 標準工作壓力 | 全真空 ~8bar ( 根據現場氣源 ) | | 法蘭標準 | EN1092 PN10/16, ASME B16.5 Class150 | | 結構長度 | EN558 Series 20, API 609 Table 1 | | 上 法 蘭 | ISO 5211 | | 密封測試 | ISO 5208 Category 3, API 598 Table 5 | | 溫度范圍 | -40°C to +200°C (Depending on pressure, medium and material) | | 操作裝置 | 氣缸 (DA, SA) | | 扭 矩 | 根據介質及使用有所不同 |

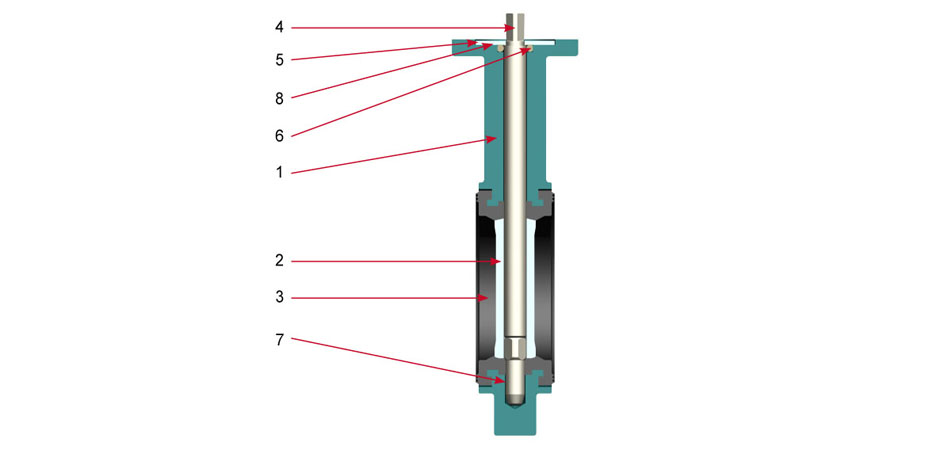

| 序號 | 部件 | 材質 | 標準 | 表面處理 | | 1 | 閥體 | 球鐵 | ASTM A536 Gr.65-45-12(GGG40) | 環氧噴涂 RAL5021 | | 不銹鋼 | ASTM A351 CF8 | 酸洗鈍化 | | ASTM A351 CF8M | 酸洗鈍化 | | 2 | 閥板 | 球鐵鍍鎳 | ASTM A536 65-45-12 | 鍍鎳 | | 球鐵涂尼龍 | ASTM A536 65-45-12 | 尼龍 | | 不銹鋼 | ASTM A351 CF8 | 酸洗鈍化 | | ASTM A351 CF8M | 酸洗鈍化 | | 不銹鋼噴碳化鎢 | ASTM A351 CF8+WC | 碳化鎢噴涂 | | 不銹鋼包 PTFE | ASTM A351 CF8+PTFE | 包 PTFE | | 3 | 閥座 | 丁腈 | NBR(BUNA-N) | | | 耐磨丁腈 | XNBR | | | 耐磨三元乙丙 | EPDM-HT | | | 聚氨酯 | PU | | | H160 | H160 | | | F260 | F260 | | | 4 | 閥軸 | 不銹鋼 | SS431 | | | 5 | 擋圈 | 不銹鋼 | SS304 | | | 6 | 防塵圈 | 丁腈 | NBR(BUNA-N) | | | 7 | 軸承 | 尼龍 | Nylon | Rilsan | | RPTFE (for SS body) | RPTFE with Graphite I.D. | | | 8 | 螺釘 | 不銹鋼 | SS304 | |

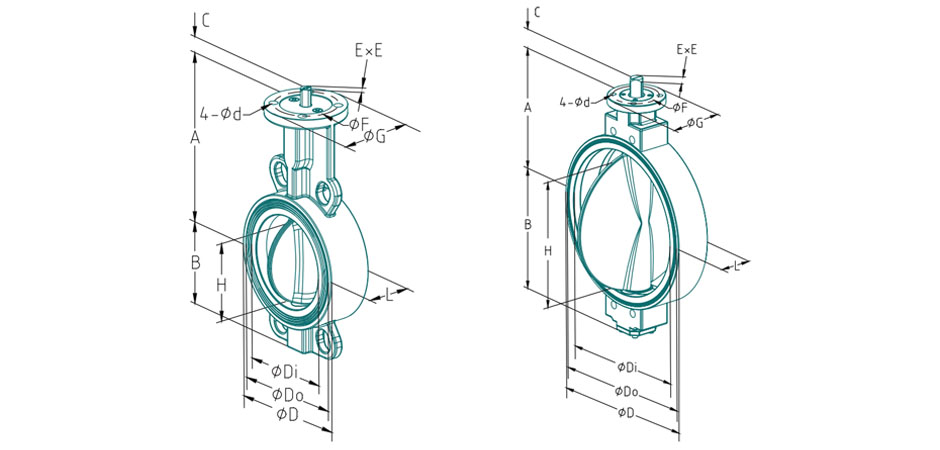

| 尺寸 | A | B | C | D | Di | Do | E | F | d | G | H | L | 重量
(kg) | | DN | 英寸 | | 25/32 | 1"/1 1/4" | 110 | 51 | 13.5 | 75 | 34 | 61 | 9 | 50 | 8 | 70 | 19 | 30 | 1.5 | | 40 | 1 1/2" | 130 | 54 | 13.5 | 85 | 42 | 71 | 9 | 50 | 8 | 70 | 28 | 33 | 2 | | 50 | 2" | 135 | 72 | 19 | 94 | 52 | 86 | 11 | 70 | 10 | 90 | 32 | 43 | 3 | | 65 | 2 1/2" | 150 | 83 | 19 | 115 | 67 | 104 | 11 | 70 | 10 | 90 | 50 | 46 | 4 | | 80 | 3" | 161 | 92 | 19 | 135 | 81 | 122 | 11 | 70 | 10 | 90 | 69 | 46 | 5 | | 100 | 4" | 177 | 105 | 19 | 151 | 101 | 140 | 11 | 70 | 10 | 90 | 88 | 52 | 6 | | 125 | 5" | 195 | 120 | 19 | 185 | 127 | 141 | 14 | 70 | 10 | 90 | 115 | 56 | 8 | | 150 | 6" | 208 | 133 | 19 | 204 | 151 | 195 | 14 | 70 | 10 | 90 | 141 | 56 | 9 | | 200 | 8" | 239 | 170 | 25 | 265 | 202 | 248 | 17 | 70 | 10 | 90 | 194 | 60 | 13 | | 250 | 10" | 281 | 200 | 32 | 320 | 254 | 301 | 22 | 102/125 | 12/14 | 150 | 240 | 68 | 23 | | 300 | 12" | 316 | 236 | 32 | 375 | 300 | 354 | 22 | 102/125 | 12/14 | 150 | 290 | 78 | 31 | | 350 | 14" | 332 | 254 | 40 | 425 | 339 | 401 | 22 | 125 | 14 | 150 | 330 | 80 | 43 | | 400 | 16" | 367 | 301 | 40 | 475 | 388 | 451 | 27 | 125 | 14 | 150 | 377 | 102 | 58 | | 450 | 18" | 397 | 341 | 65 | 535 | 440 | 515 | 36 | 140 | 18 | 175 | 425 | 114 | 95 | | 500 | 20" | 437 | 382 | 65 | 590 | 490 | 573 | 36 | 140 | 18 | 175 | 475 | 127 | 125 | | 600 | 24" | 522 | 464 | 80 | 695 | 590 | 660 | 46 | 165 | 22 | 210 | 570 | 154 | 180 | ★ Do/Di 法蘭密封面尺寸是磨蝶系列的一大優勢，使其適用于滑套法蘭和平板法蘭。 鋸齒狀水線密封面使閥座更穩固。
|
